600W 800W
AAVN MEN WELL
转换器充电器规范和仪器

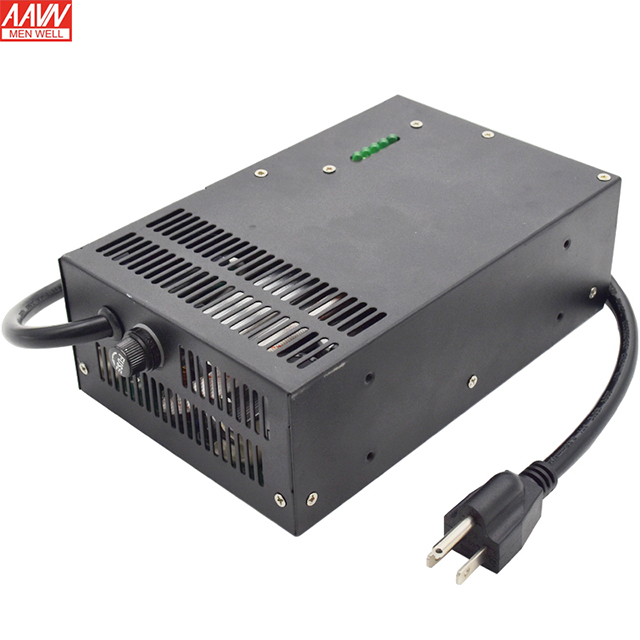

感谢您购买AAVN Men Well的电压转换器充电器。
!!!警告
该单元是电气设备。使用此或任何电气设备时,存在潜力
电击,爆炸和火危险。
在使用此设备之前,请阅读并理解本手册中的说明,警告和安全预防措施。未能阅读和理解这些说明可能导致严重伤害或死亡。
保留这些说明
!当呃
!电击危险
该充电器是一种可以震惊和造成严重伤害的电气设备。
不要切割电源线。
不要淹没在水中或让充电器潮湿。
!爆炸危险
如果与充电器一起使用,电池可以爆炸,不兼容或损坏的电池可以爆炸。
请勿尝试为损坏或冷冻电池充电。
仅使用充电器使用推荐电压的电池。
仅在通风良好的区域操作充电器。
!警告
这个项目是室内使用的设计,不要在户外使用。
该项目需要足够的空间和完全通风,请勿在小封闭空间中安装或操作,具有非通风。
此项目在运行期间可以加热,请勿将其留在具有潜在灰尘,气体或其他有毒,有害,易燃或爆炸性的地区的区域。
不要拆卸物品。需要服务或维修时需要合格的服务。
如果另一条电线连接到此项目,请确保电源线可以符合电流和电压,使用不当的延长线可能导致火灾和触电的风险,可能导致财产损失,人身伤害或死亡。
1规格
型号 | S- 1800 - 14.7 | S- 1500 - 14.7 | S- 1200 - 14.7 | S- 1000 - 14.7 | S- 800 - 14.7 | S- 600 - 14.7 | |
输出 | 输出直流电压 | 14.7V(12V) | 14.7V. | 14.7V. | 14.7V. | 14.7V. | 14.7V. |
评级电流 | 122 A | 100A | 81.6a. | 68A | 54.4A | 40.8A | |
当前范围 | 0 - 83 A | 0 - 55 A | 0 - 41 A | 0 - 28 . 5 A | 0 - 18 A | 0 - 9 A | |
评级力量 | 1800W | 1500W | 1200W | 1000W. | 800W | 600W | |
波纹和噪音 | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | |
电压精度 | ±1 % | ± 1 % | ±1 % | ± 1 % | ±1 % | ± 1 % | |
衬垫校准率 | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | |
负载校准率 | ±1 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | |
起始和筹集时间 | 1500 m S,30 m S / 120 瓦 | ||||||
保持时间 | 30 m S / 120 瓦(满载) | ||||||
输入 | 输入电压 | 90 - 120 瓦 | |||||
输入频率 | 47 - 63 赫兹 | ||||||
效率 | 88 % | 88 % | 88 % | 88 % | 88 % | 88 % | |
输入电流/电压 | 20 一种/ 110 瓦 | ||||||
功率因数 | 0 . 6 / 110 瓦 | ||||||
浪涌电压 | 70 一种/110VAC. | ||||||
泄漏C尿尿 | <3 . 5 m 一种/110VAC. | ||||||
保护和迹象 | 充电指示 | 有3x表示光 点亮闪烁意味着物品充电器电池; 光A和Light B同时打开,电池充电即将结束。 Light C导通,意味着电源在充电期间无法检测到电池。充电电路故障。 | |||||
短路保护 | 反转POS和Neg杆将引导短路。 | ||||||
操作条件 | 操作温度 | -30℃〜 70℃( 参考还原曲线) | |||||
操作湿度 | 20 ~ 90%RH. 非浓缩 | ||||||
储存情况 | -40℃〜 85℃10 ~ 95%RH,非浓缩 | ||||||
抗振动 | 10 ~ 500 赫兹,5 G10闵/时期,X、Y、Z-60分钟。 | ||||||
安全和EMC | 电压阻力 | 输入输出:800 瓦; 输入 - 地面:800 瓦; 产出 - 地面:500 瓦 | |||||
绝缘 反抗 | 输入输出; 输入; 产出 - 地面 100 M 欧姆/ 500 VDC / 25℃/ 70%RH. | ||||||
EMC注射 | 实施EN55032(CISPR32)/ EN55011(CISPR11)| B级 | ||||||
EMC测试说明 | 电源应视为系统中组件的一部分。所有EMC测试都将在金属上安装测试样品厚度为1mm的铁板,长度为360mm *宽度为360mm。 电源需要与终端设备相结合,用于电磁兼容性相关的确认 | ||||||
S左侧Reg | |||||||
包装 | 方面 | 291 * 132 * 68mm(L * W * H) | |||||
包裹 | 2 . 9 公斤/ 件 |
笔记
1.所有参数都在110VAC电压输入,额定负载和25的条件下测量℃除非另有规定。
2.在带有12英寸双绞线的20MHz带宽示波器上测量纹波和噪声电压以0.1结束μ47.μ电容器,并在20MHz带宽测量。
3.精度:包括设置误差,线性调整速率和负载调整速率。
输出应该是de-在低输入电压的情况下评分。请参阅静态莎拉有关细节的Cteristic曲线。
5在冷启动下测量启动时间。频繁的电源可能会增加启动时间。
2原理图,示意图
3个索引和静态特征曲线
转换器充电器规范和仪器
感谢您购买AAVN Men Well的电压转换器充电器。
!!!警告
该单元是电气设备。使用此或任何电气设备时,存在潜力
电击,爆炸和火危险。
在使用此设备之前,请阅读并理解本手册中的说明,警告和安全预防措施。未能阅读和理解这些说明可能导致严重伤害或死亡。
保留这些说明
!当呃
!电击危险
该充电器是一种可以震惊和造成严重伤害的电气设备。
不要切割电源线。
不要淹没在水中或让充电器潮湿。
!爆炸危险
如果与充电器一起使用,电池可以爆炸,不兼容或损坏的电池可以爆炸。
请勿尝试为损坏或冷冻电池充电。
仅使用充电器使用推荐电压的电池。
仅在通风良好的区域操作充电器。
!警告
这个项目是室内使用的设计,不要在户外使用。
该项目需要足够的空间和完全通风,请勿在小封闭空间中安装或操作,具有非通风。
此项目在运行期间可以加热,请勿将其留在具有潜在灰尘,气体或其他有毒,有害,易燃或爆炸性的地区的区域。
不要拆卸物品。需要服务或维修时需要合格的服务。
如果另一条电线连接到此项目,请确保电源线可以符合电流和电压,使用不当的延长线可能导致火灾和触电的风险,可能导致财产损失,人身伤害或死亡。
1规格
型号 | S- 1800 - 14.7 | S- 1500 - 14.7 | S- 1200 - 14.7 | S- 1000 - 14.7 | S- 800 - 14.7 | S- 600 - 14.7 | |
输出 | 输出直流电压 | 14.7V(12V) | 14.7V. | 14.7V. | 14.7V. | 14.7V. | 14.7V. |
评级电流 | 122 A | 100A | 81.6a. | 68A | 54.4A | 40.8A | |
当前范围 | 0 - 83 A | 0 - 55 A | 0 - 41 A | 0 - 28 . 5 A | 0 - 18 A | 0 - 9 A | |
评级力量 | 1800W | 1500W | 1200W | 1000W. | 800W | 600W | |
波纹和噪音 | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | 200 m vp- p | |
电压精度 | ±1 % | ± 1 % | ±1 % | ± 1 % | ±1 % | ± 1 % | |
衬垫校准率 | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | |
负载校准率 | ±1 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | ±0. . 5 % | ± 0 . 5 % | |
起始和筹集时间 | 1500 m S,30 m S / 120 瓦 | ||||||
保持时间 | 30 m S / 120 瓦(满载) | ||||||
输入 | 输入电压 | 90 - 120 瓦 | |||||
输入频率 | 47 - 63 赫兹 | ||||||
效率 | 88 % | 88 % | 88 % | 88 % | 88 % | 88 % | |
输入电流/电压 | 20 一种/ 110 瓦 | ||||||
功率因数 | 0 . 6 / 110 瓦 | ||||||
浪涌电压 | 70 一种/110VAC. | ||||||
泄漏C尿尿 | <3 . 5 m 一种/110VAC. | ||||||
保护和迹象 | 充电指示 | 有3x表示光 点亮闪烁意味着物品充电器电池; 光A和Light B同时打开,电池充电即将结束。 Light C导通,意味着电源在充电期间无法检测到电池。充电电路故障。 | |||||
短路保护 | 反转POS和Neg杆将引导短路。 | ||||||
操作条件 | 操作温度 | -30℃〜 70℃( 参考还原曲线) | |||||
操作湿度 | 20 ~ 90%RH. 非浓缩 | ||||||
储存情况 | -40℃〜 85℃10 ~ 95%RH,非浓缩 | ||||||
抗振动 | 10 ~ 500 赫兹,5 G10闵/时期,X、Y、Z-60分钟。 | ||||||
安全和EMC | 电压阻力 | 输入输出:800 瓦; 输入 - 地面:800 瓦; 产出 - 地面:500 瓦 | |||||
绝缘 反抗 | 输入输出; 输入; 产出 - 地面 100 M 欧姆/ 500 VDC / 25℃/ 70%RH. | ||||||
EMC注射 | 实施EN55032(CISPR32)/ EN55011(CISPR11)| B级 | ||||||
EMC测试说明 | 电源应视为系统中组件的一部分。所有EMC测试都将在金属上安装测试样品厚度为1mm的铁板,长度为360mm *宽度为360mm。 电源需要与终端设备相结合,用于电磁兼容性相关的确认 | ||||||
S左侧Reg | |||||||
包装 | 方面 | 291 * 132 * 68mm(L * W * H) | |||||
包裹 | 2 . 9 公斤/ 件 |
笔记
1.所有参数都在110VAC电压输入,额定负载和25的条件下测量℃除非另有规定。
2.在带有12英寸双绞线的20MHz带宽示波器上测量纹波和噪声电压以0.1结束μ47.μ电容器,并在20MHz带宽测量。
3.精度:包括设置误差,线性调整速率和负载调整速率。
输出应该是de-在低输入电压的情况下评分。请参阅静态莎拉有关细节的Cteristic曲线。
5在冷启动下测量启动时间。频繁的电源可能会增加启动时间。
2原理图,示意图
3个索引和静态特征曲线
