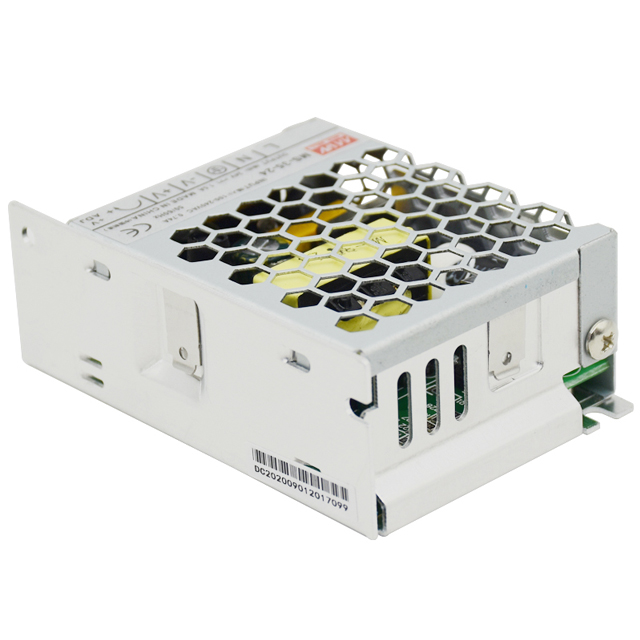

MS-35
FUNELEC
| MODEL | S-35-5 | S-35-12 | S-35-24 | |
| 输出 | 直流电压 | 5V | 12V | 24V |
| 额定电流 | 7a | 3a | 1.5a | |
| 额定功率 | 35W | 36W | 36W | |
| 波纹和噪音 | 75MVP-P | 100MVP-P | ||
| 电压adj.range | 4.75-5.5V | 10.8-13.2V | 21.6-26.4V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | |
| 设置，上升时间 | 300ms，50ms/230VAC 800ms，50ms/115VAC满载 | |||
| 保持时间（典型） | 90ms/230VAC 12ms/115VAC满载 | |||
| 输入 | 电压范围 | 85-264VAC 120-370VDC | ||
| 频率范围 | 47-63Hz | |||
| 效率（典型） | 70％ | 76％ | 78％ | |
| 交流电流（典型） | 0.8A/115VAC 0.45A/230VAC | |||
| 浪涌电流 | 冷启动15A/115VAC 30A/230VAC | |||
| 泄漏电流 | 2MA/240VAC | |||
| 保护 | 超载 | 105-150％的额定输出功率 | ||
| 保护类型：打ic 模式，故障状态后自动恢复 | ||||
| 电压超过 | 5.75V-6.75V | 13.8V-16.2V | 27.6V-32.4V | |
| 保护类型：打ic 模式，故障状态后自动恢复 | ||||
| 环境 | 工作温度 | -10〜+60°C | ||
| 工作湿度 | 20-90％RH非传递 | |||
| 存储温度，湿度 | -20〜+85°C，10-95％RH | |||
| 温度 | ±0.03％°C（0-50°C） | |||
| 振动 | 10-500Hz | |||
| 安全与EMC | 安全标准 | Ce Rohs | ||
| 耐压 | I/P-O/P：1.5KVAC I/P-FG：1.5KVAC O/P-FG：0.5KVAC 1分钟 | |||
| 隔离电阻 | I/P-O/P，I/P-FG，O/P-FG：100m Ohms/500VDC/25°C/70％RH | |||
| EMI传导与辐射 | 设计请参阅GB4943，UL60950，EN60950 | |||
| EMC标准 | 设计参考GB9254，EN55022 A类A类 | |||
| 方面 | L129*W98*H38mm | |||
| 包装 | 0.4kg，45％/18公斤 | |||
