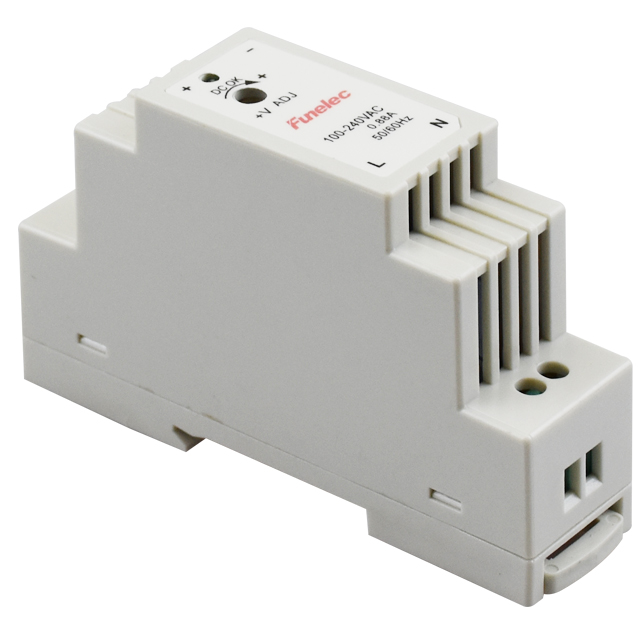

DR-15
FUNELEC
| MODEL | DR-15-5 | DR-15-12 | DR-15-24 | |
| 输出 | DC 电压 | 5V | 12V | 24V |
| 额定电流 | 3a | 1.25a | 0.63a | |
| 额定功率 | 15W | 15W | 15W | |
| 波纹和噪音 | 80MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 4.75-5.5V | 10.8-13.2V | 21.6-26.4V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | |
| 设置，上升时间 | 100ms，30ms/230vac 100ms，30ms/115VAC满 加载 | |||
| 保持时间（典型） | 90ms/230VAC 12ms/115VAC满载 | |||
| 输入 | 电压 范围 | 85-264VAC 120-370VDC | ||
| 频率范围 | 47-63Hz | |||
| 效率（典型） | 74％ | 81％ | 83％ | |
| 交流电流（典型） | 0.88A/115VAC 0.48A/230VAC | |||
| 浪涌电流 | 冷启动15A/115VAC 30A/230VAC | |||
| 保护 | 超载 | 105-160％额定输出功率 | ||
| 保护类型：打ic 模式，在故障状态后自动恢复 | ||||
| 电压超过电压 | 5.75V-6.75V | 13.8V-16.2V | 27.6V-32.4V | |
| 保护类型：打ic 模式，在故障状态后自动恢复 | ||||
| 环境 | 在职的 温度 | -10〜+60°C | ||
| 工作湿度 | 20-90％RH非传递 | |||
| 存储温度，湿度 | -20〜+85°C，10-95％RH | |||
| 温度 | ±0.03％°C（0-50°C） | |||
| 振动 | 10-500Hz | |||
| 安全与EMC | 安全 标准 | CE Rohs | ||
| 耐压 | I/P-O/P：3KVAC I/P-FG：1.5KVAC O/P-FG：0.5KVAC 1分钟 | |||
| 隔离电阻 | I/P-O/P，I/P-FG，O/P-FG：100m 欧姆/500VDC/25°C/70％RH | |||
| EMI传导与辐射 | 设计请参阅GB4943，UL60950，EN60950 | |||
| EMC标准 | 设计请参阅GB9254，EN55022 A类A类 | |||
| 方面 | 20*93*56mm | |||
| 包装 | 0.1公斤， | |||
